鏈條依結構可分為滾子鏈、齒形鍊等類型。

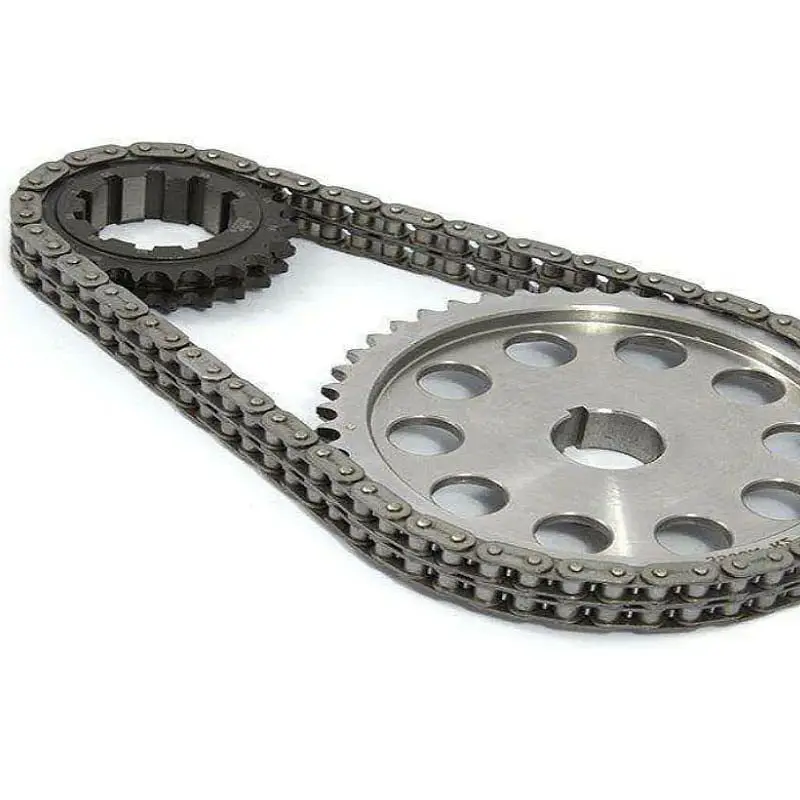

鏈條採用碳鋼或合金鋼製成,並經過熱處理以提高強度、耐磨性和抗衝擊性。 滾子鏈可製成單排鍊和多排鏈。 傳輸高功率時,可採用雙排鏈條或多排鏈條。 多排鏈條的承載能力與排數成正比。 但由於精度的影響,並排鏈條所受的負荷不易均勻,因此排數不宜過多。
鏈輪鏈條 | 標稱型號 | 06B | 08B | 10B | 12B | 16B | 20B |
齒數 | 10-30 | 10-30 | 10-25 | 11-25 | 11-25 | 9-20 | |
連結數量 | 4 個部分 - 可自訂 |
鏈號 |
瀝青
(個數/毫米) |
滾筒直徑
(深/毫米) |
極限拉伸載重(單排)
(Q/kN) |
單位長度質量(單排)
(q/kg/m) |
06B | 9.525 | 6.35 | 8.9 | 0.40 |
08A | 12.70 | 13.8 | 13.8 | 0.60 |
10A | 15.875 | 21.8 | 21.8 | 1.00 |
12A | 19.05 | 31.1 | 31.1 | 1.50 |
16A | 25.40 | 55.6 | 55.6 | 2.60 |
20A | 31.75 | 86.7 | 86.7 | 3.80 |
24A | 38.10 | 124.6 | 124.6 | 5.60 |
28A | 44.45 | 169.0 | 169.0 | 7.50 |
32A | 50.80 | 222.4 | 222.4 | 10.10 |
材料: 鋼、C45鋼、A3鋼、不鏽鋼、40Cr
