Che cosa è la lamina metallica conduttiva?
La lamina metallica conduttiva è un materiale metallico sottile utilizzato per la schermatura EMI/RFI e la messa a terra elettrica nei componenti elettronici. Combina elevata conduttività elettrica e spessore strutturale ridotto per formare una barriera che riflette o dirige l'energia elettromagnetica lontano dai componenti sensibili.

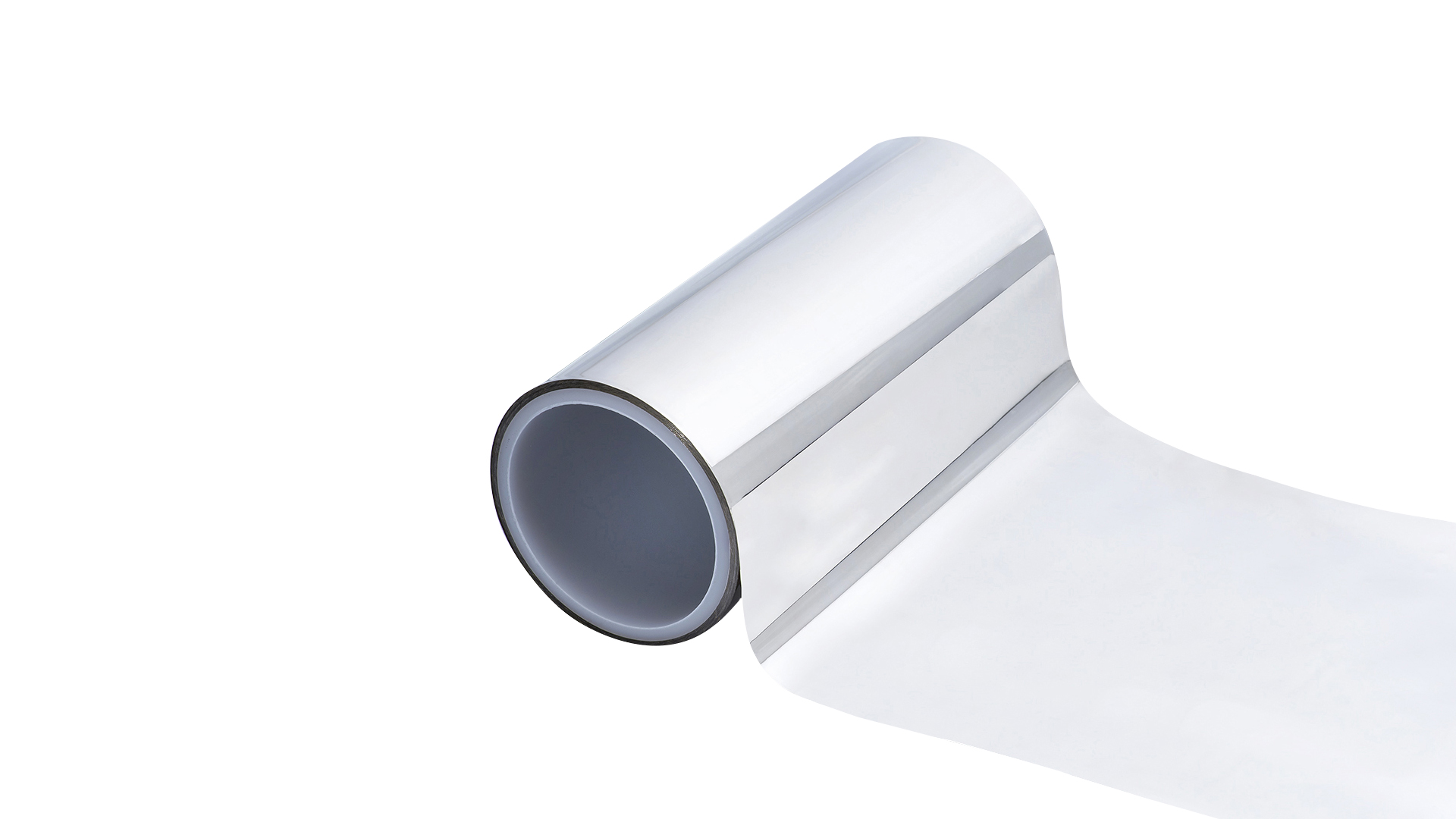

foglio di alluminio
Il foglio di alluminio offre elevata conduttività, resistenza alla corrosione e schermatura EMI efficace nelle gamme di frequenza in cui sono richieste soluzioni leggere e convenienti.

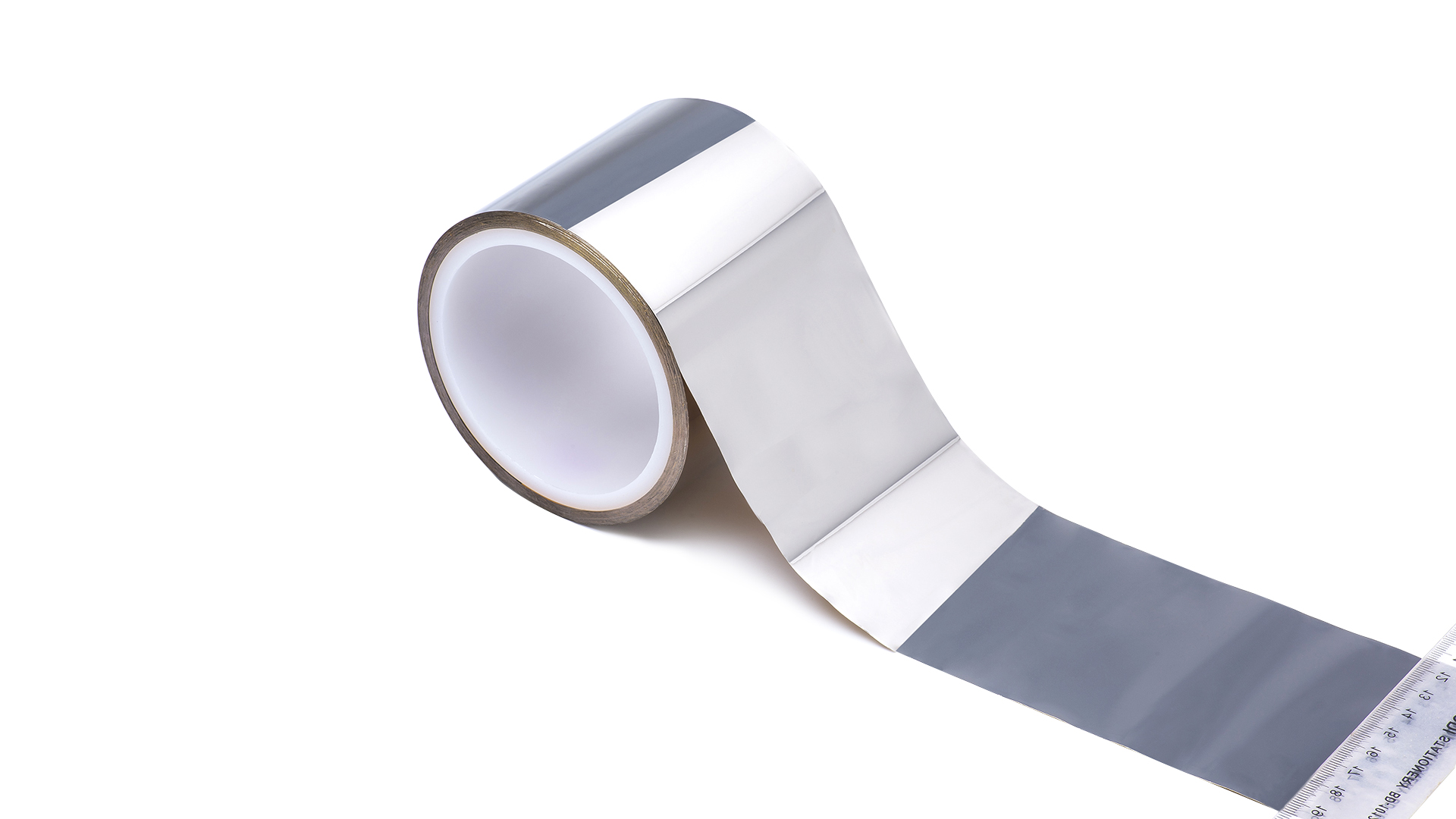

Lamina di nichel
Il foglio di nichel offre un'elevata conduttività in direzione planare (X/Y) e proprietà isolanti o specifiche in direzione trasversale (Z). La sua resistenza all'ossidazione, la resistenza alle alte temperature e la riciclabilità lo rendono ideale per applicazioni EMI/termiche avanzate come involucri in schiuma e schermature in spazi ristretti.

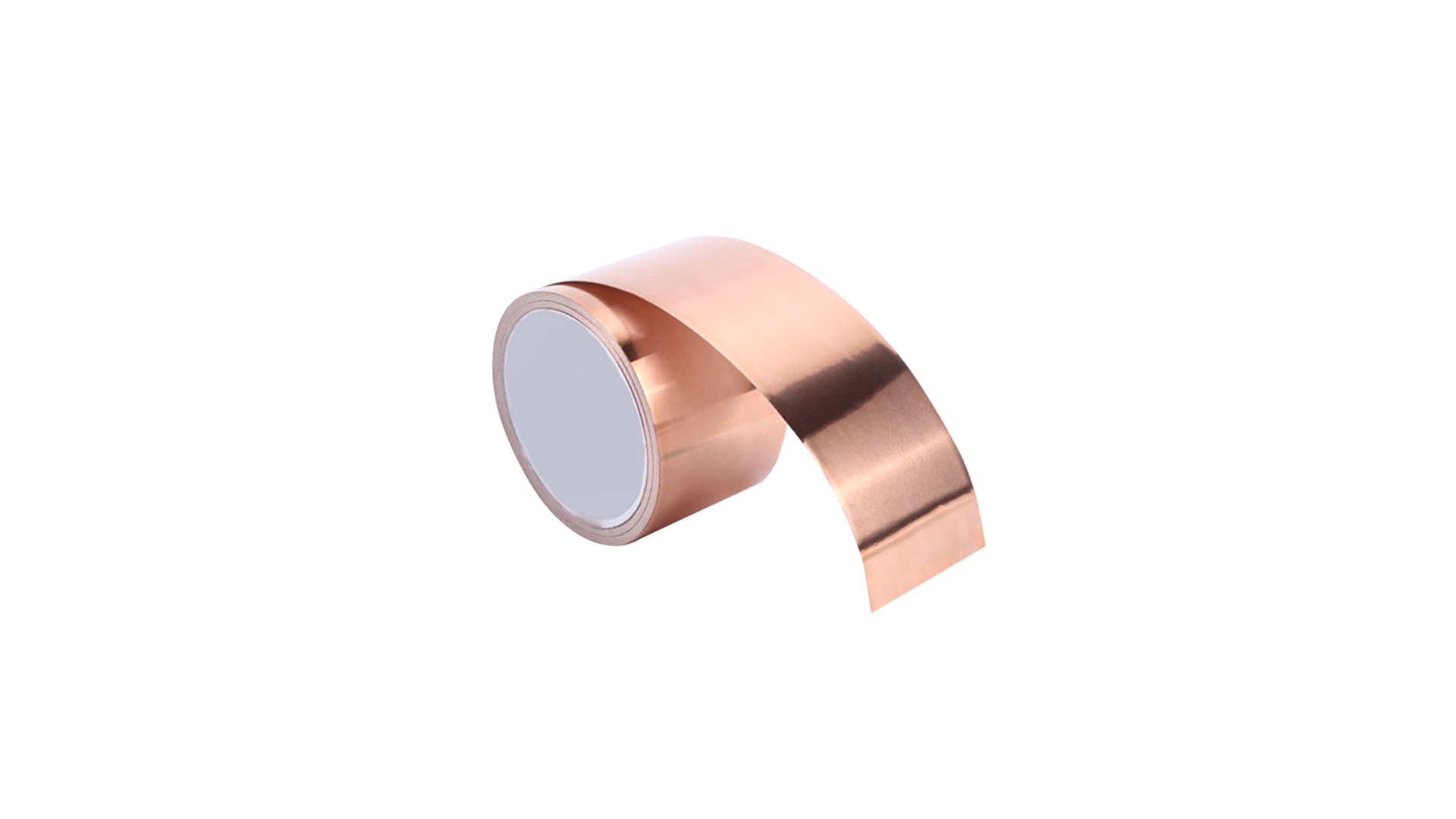

Lamina di rame
La lamina di rame offre una conduttività elettrica e termica superiore, rendendola estremamente efficace per la schermatura EMI in dispositivi quali laptop, smartphone, apparecchiature di comunicazione e sistemi di batterie.
Caratteristiche e vantaggi principali
Elevata conduzione elettrica per un'efficace riflessione EMI/RFI e messa a terra
Profilo basso e calibro sottile che consentono un design compatto e leggero
Buona stabilità termica e affidabilità a lungo termine in ambienti difficili
Formati flessibili in lamina metallica che possono essere fustellati, laminati o utilizzati come nastri
Opzioni di compatibilità galvanica per assemblaggi multimateriale
Applicazioni
- Sigillatura temporanea delle fessure per test EMC
- Schermatura PCB e moduli
- Schermatura di cavi e cablaggi
- Giunture schermate dell'involucro
- Piastre di messa a terra fustellate personalizzate
- Messa a terra del telaio del dispositivo
- Protezione della batteria e del modulo di alimentazione
- Schermatura delle apparecchiature di comunicazione
- Data center e server enclosure
- Assemblaggi elettronici per autoveicoli
Specifiche/Dati
| Foglio di alluminio conduttivo | ||
 | ||
| Spessore | 0,045 mm (personalizzabile) | |
| Resistenza superficiale | ≤0,05Ω/pollice² | |
| Resistenza verticale | ≤0,05Ω/pollice² | |
| Tempo di attesa | >24 ore | |
| Resistenza alla pelatura di 180 gradi | ≥1 kg/25,4 mm | |
| Temperatura di lavoro | -10~80℃ | |
| Lamina di rame conduttiva | ||
 | ||
| Spessore | 0,035 mm (personalizzabile) | |
| Conduttività termica | 400W/mK | |
| Resistenza alla trazione | 180-210 N/mm² | |
| Allungamento | 1.1-1.4% | |
| Efficienza di schermatura | 60～90db | |
| Temperatura di lavoro | -10~120℃ | |
| Lamina di nichel conduttiva | ||
 | ||
| Colore | Argento | |
| Spessore | 0,012 mm (personalizzabile) | |
| Resistenza superficiale | <0,07Ω/pollice² | |
| Resistenza alle alte temperature | 260℃/10min | |
| Test NSS | 48H | |
Che cosa è la lamina metallica conduttiva?
La lamina metallica conduttiva è un materiale metallico sottile utilizzato per la schermatura EMI/RFI e la messa a terra elettrica nei componenti elettronici. Combina elevata conduttività elettrica e spessore strutturale ridotto per formare una barriera che riflette o dirige l'energia elettromagnetica lontano dai componenti sensibili.
foglio di alluminio
Il foglio di alluminio offre elevata conduttività, resistenza alla corrosione e schermatura EMI efficace nelle gamme di frequenza in cui sono richieste soluzioni leggere e convenienti.
Lamina di nichel
Il foglio di nichel offre un'elevata conduttività in direzione planare (X/Y) e proprietà isolanti o specifiche in direzione trasversale (Z). La sua resistenza all'ossidazione, la resistenza alle alte temperature e la riciclabilità lo rendono ideale per applicazioni EMI/termiche avanzate come involucri in schiuma e schermature in spazi ristretti.
Lamina di rame
La lamina di rame offre una conduttività elettrica e termica superiore, rendendola estremamente efficace per la schermatura EMI in dispositivi quali laptop, smartphone, apparecchiature di comunicazione e sistemi di batterie.
Caratteristiche e vantaggi principali
Elevata conduzione elettrica per un'efficace riflessione EMI/RFI e messa a terra
Profilo basso e calibro sottile che consentono un design compatto e leggero
Buona stabilità termica e affidabilità a lungo termine in ambienti difficili
Formati flessibili in lamina metallica che possono essere fustellati, laminati o utilizzati come nastri
Opzioni di compatibilità galvanica per assemblaggi multimateriale
Applicazioni
- Sigillatura temporanea delle fessure per test EMC
- Schermatura PCB e modulo
- Schermatura di cavi e cablaggi
- Giunture schermate
- Piastre di messa a terra fustellate personalizzate
- Messa a terra del telaio del dispositivo
- Protezione della batteria e del modulo di alimentazione
- Schermatura delle apparecchiature di comunicazione
- Data center e server enclosure
- Assemblaggi elettronici per autoveicoli
Specifiche/Dati
| Foglio di alluminio conduttivo | ||
| ||
| Spessore | 0,045 mm (personalizzabile) | |
| Resistenza superficiale | ≤0,05Ω/pollice² | |
| Resistenza verticale | ≤0,05Ω/pollice² | |
| Tempo di attesa | >24 ore | |
| Resistenza alla pelatura di 180 gradi | ≥1 kg/25,4 mm | |
| Temperatura di lavoro | -10~80℃ | |
| Lamina di rame conduttiva | ||
| ||
| Spessore | 0,035 mm (personalizzabile) | |
| Conduttività termica | 400W/mK | |
| Resistenza alla trazione | 180-210 N/mm² | |
| Allungamento | 1.1-1.4% | |
| Efficienza di schermatura | 60～90db | |
| Temperatura di lavoro | -10~120℃ | |
| Lamina di nichel conduttiva | ||
| ||
| Colore | Argento | |
| Spessore | 0,012 mm (personalizzabile) | |
| Resistenza superficiale | <0,07Ω/pollice² | |
| Resistenza alle alte temperature | 260℃/10min | |
| Test NSS | 48H | |
