Leitfähiges Gewebe
Was ist leitfähiges Gewebe?
Leitfähiges Gewebe – auch als metallisiertes Gewebe oder EMI-Abschirmgewebe bezeichnet – ist ein textiles Substrat (z. B. Polyester, Nylon, Glasfaser oder Baumwolle), das mit leitfähigen Metallen wie Kupfer, Nickel, Gold oder Kohlenstoff beschichtet oder durchwebt ist. Diese Materialien vereinen hervorragende elektrische Leitfähigkeit, Flexibilität und Korrosionsbeständigkeit und eignen sich daher ideal für die EMI/ESD-Abschirmung, Erdung und Signalisolierung in der Elektronik-, Telekommunikations- und Medizintechnik.

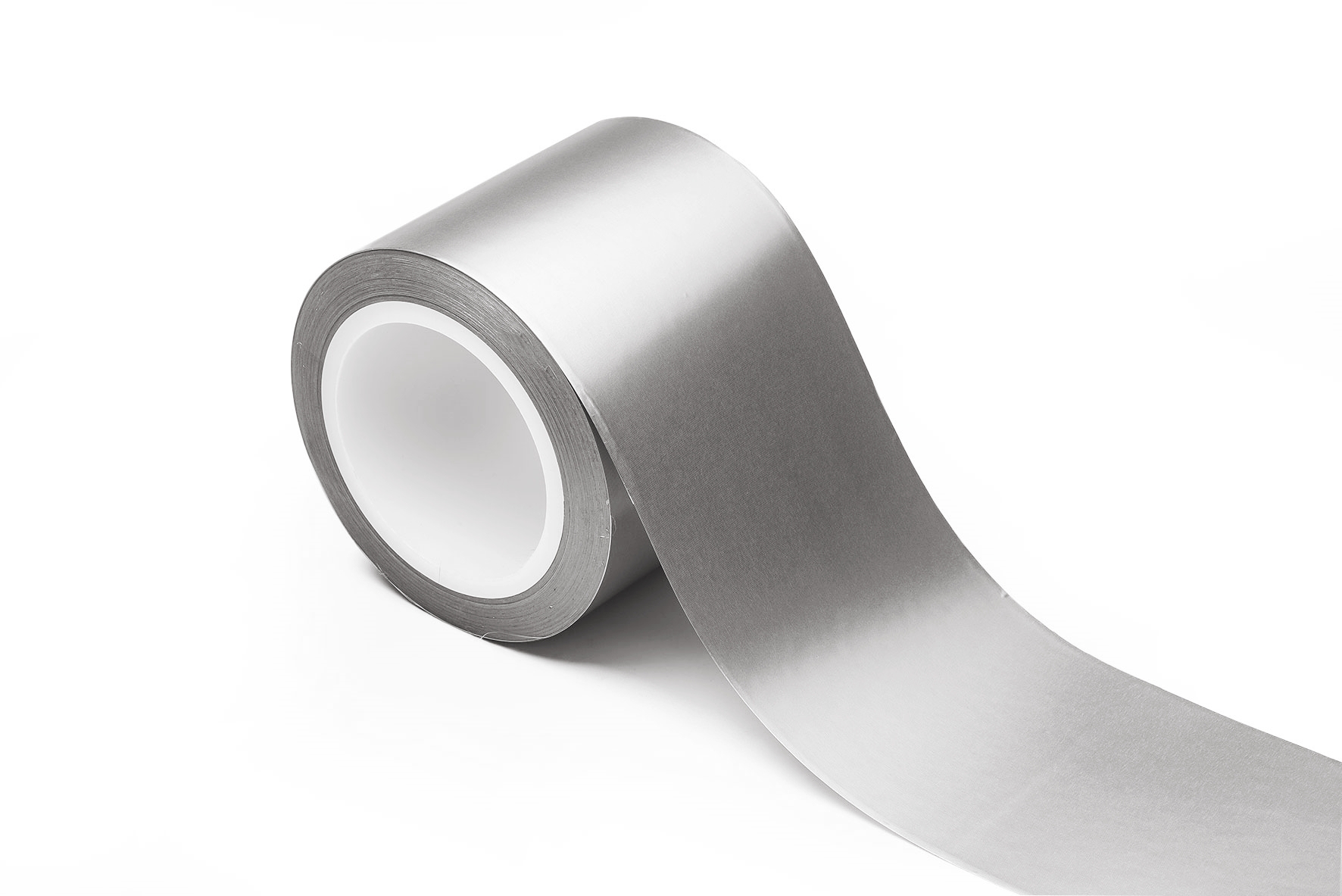

Kupfer-Nickel-leitfähiges Gewebe
Ein mit Nickel/Kupfer beschichtetes Textilgewebe, das eine hohe Leitfähigkeit und effektive EMI-Abschirmung zu einem günstigen Preis bietet. Es eignet sich ideal für allgemeine Elektronik- und Gehäuseanwendungen.

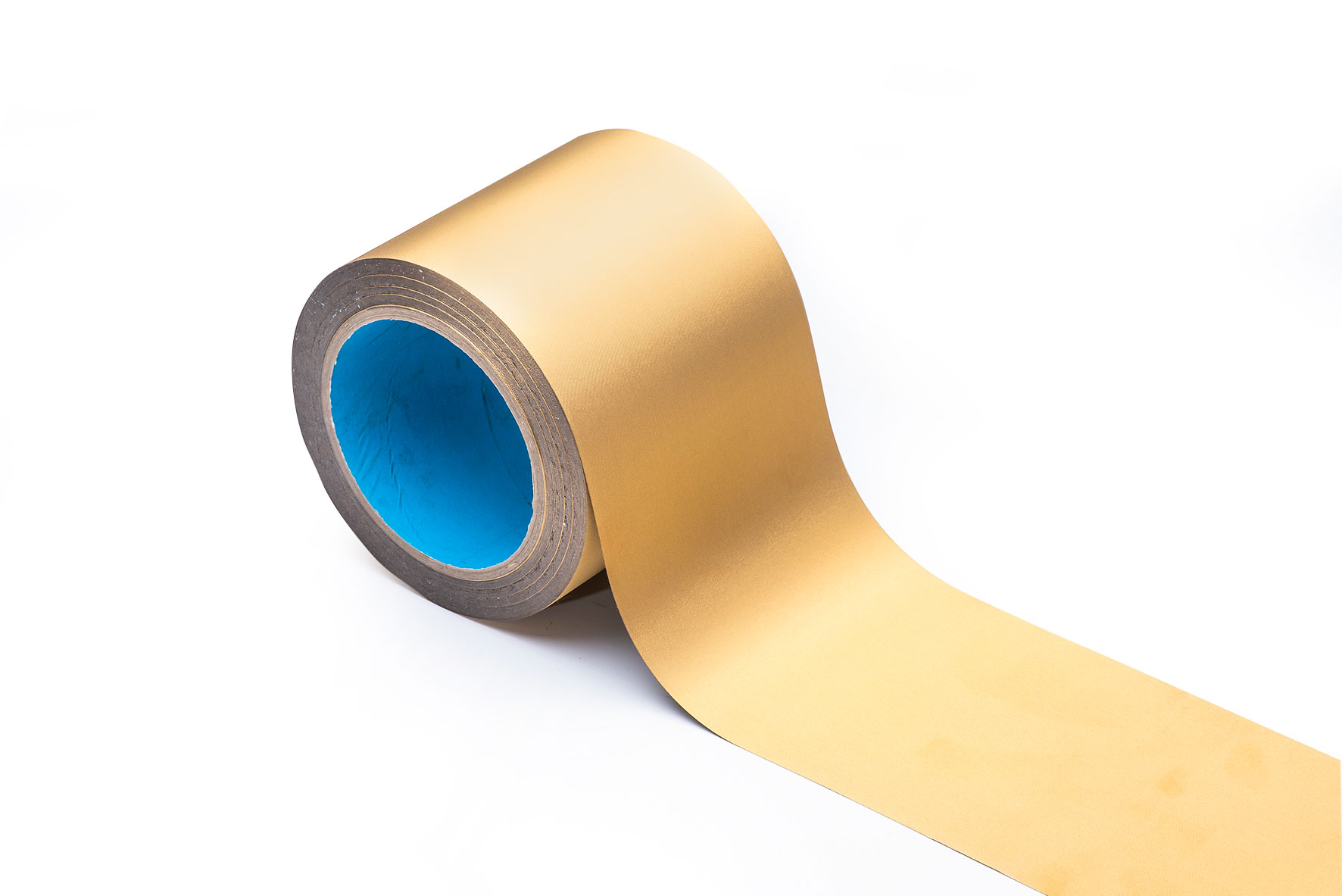

Vergoldetes leitfähiges Gewebe
Ein mit Polyester oder Nylon kaschiertes und mit Gold (oder einer Kupfer/Nickel/Gold-Kombination) beschichtetes Gewebe bietet hohe Leitfähigkeit sowie Oxidations- und Korrosionsbeständigkeit. Ideal für hochwertige Elektronikabschirmungen, bei denen Langlebigkeit und Leistung gefragt sind.

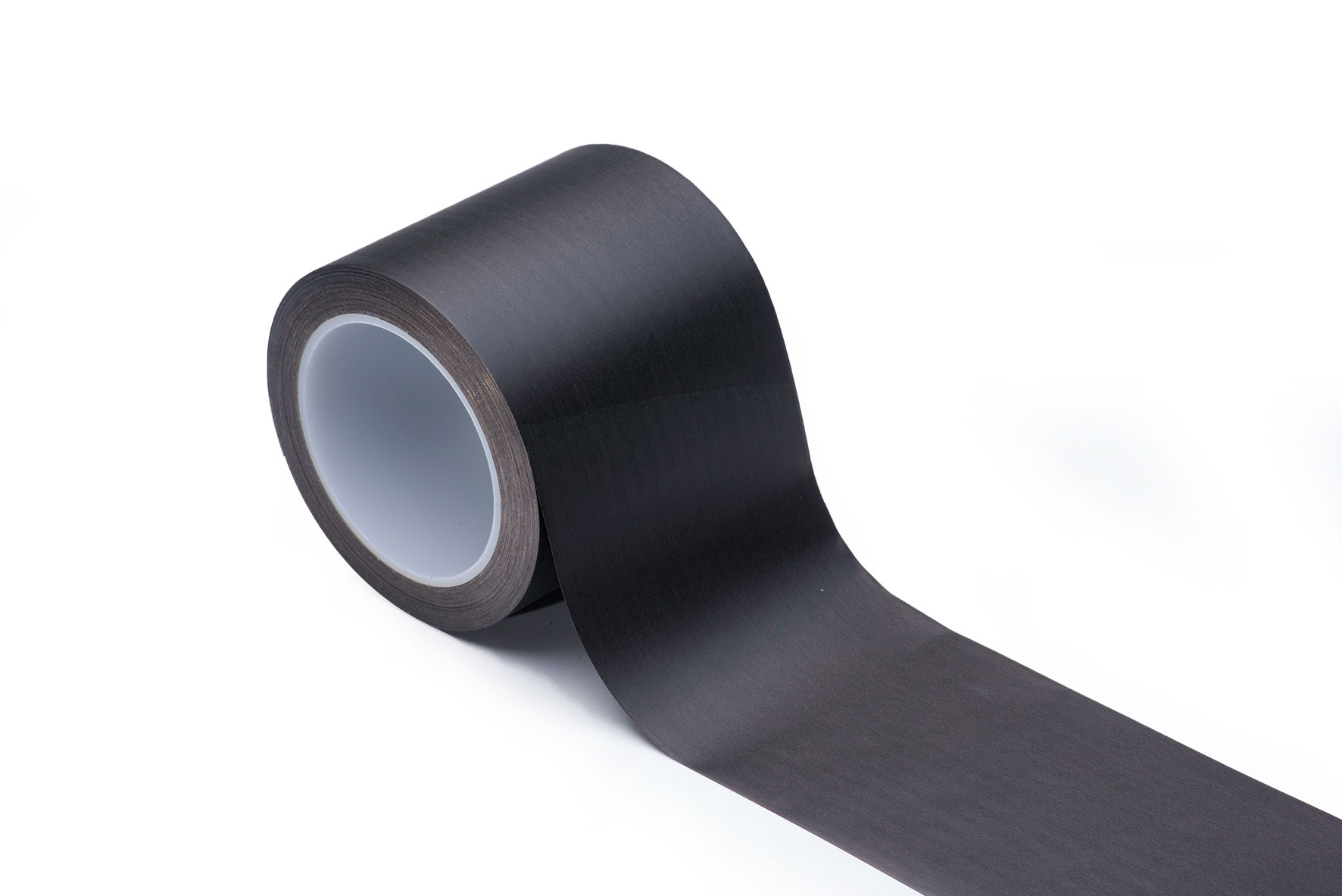

Schwarzes leitfähiges Gewebe
Ein leichtes Textilgewebe mit leitfähiger Oberfläche aus Carbon oder Schwarznickel, optimiert für elektrostatische Entladung und Abschirmung in beengten oder verdeckten Bereichen. Dank seiner ultradünnen Bauform eignet es sich ideal für eingebettete und präzise Anwendungen.
Wie funktioniert es?
Je nach Oberflächenwiderstand und Struktur können sie Funktionen wie Signalübertragung , statische Entladung oder Wärmeableitung übernehmen.
Die leitfähigen Gewebe von KONLIDA behalten ihre stabile Leitfähigkeit auch unter wiederholtem Biegen oder Zusammendrücken bei und eignen sich daher für dynamische Anwendungen wie Steckverbinderschnittstellen oder bewegliche Gehäusenähte.
Was sind gängige Anwendungsgebiete?
Leitfähige Textilien werden häufig zur EMI-Abschirmung eingesetzt.
Sie dienen als wichtiges Oberflächenmaterial in Gewebe-über-Schaumstoff-Dichtungen (FoF).
Neben der herkömmlichen Abschirmung werden leitfähige Textilien auch in medizinischen Sensoren eingesetzt.
Merkmale
Leicht, flexibel und zuverlässig – ideal für moderne EMI/ESD-Lösungen.
Hohe Leitfähigkeit
Ausgezeichnete Flexibilität
Leichtbauweise
Einfache Verarbeitung
Flammbeständig
Umweltfreundlich
Anwendungen
• EMI/ESD-Abschirmung
• Erdungsplatten
• Gewebe-über-Schaumstoff-Dichtungen
• I/O-Dichtungen
• Elektronische Gehäuse
• Steckverbinder und Backplanes
• Kabel und Schnittstellen
• Anzeigegeräte
• Kommunikationsausrüstung
• Unterhaltungselektronik
Spezifikationen/Daten
| Kupfer-Nickel-leitfähiges Gewebe | |
 | |
| Materialien | Nickel + Kupfer + Polyesterfaser + PU-Beschichtung |
| Farbe | Grau |
| Dicke | 0,05 mm (anpassbar) |
| Breite | 1080 mm (anpassbar) |
| Vertikaler Widerstand | ≤0,05 Ω/Sq |
| Oberflächenwiderstand | ≤0,05 Ω/Sq |
| Abschirmwirkungsgrad | >60 dB (30 MHz–3 GHz) |
| Metallschichthaftung | Stufe 3 |
Vergoldetes leitfähiges Gewebe | |
 | |
| Materialien | Gold + Nickel + Kupfer + Polyester |
| Farbe | Golden |
| Grammgewicht | 65 g/m² |
| Dicke | 0,05 mm (anpassbar) |
| Breite | 520 mm (anpassbar) |
| Länge | ≤400 m (anpassbar) |
| Gewebedichte | 380T (anpassbar) |
| Mittlerer Oberflächenwiderstand | ≤0,02 |
| Abschirmwirkungsgrad | >70 dB (10 MHz–3 GHz) |
| Abriebfestigkeitsprüfung | 10000 Mal |
| Schwarzes leitfähiges Gewebe | |
 | |
| Materialien | Kohlenstoff + Nickel + Kupfer + Polyester |
| Farbe | Schwarz |
| Dicke | 0,03 mm (anpassbar) |
| Breite | 1060 mm (anpassbar) |
| Vertikaler Widerstand | <0,1 Ω/Sq |
| Oberflächenwiderstand | ≤0,3 Ω/Sq |
| Abschirmwirkungsgrad | >60 dB (30 MHz–3 GHz) |
| Metallschichthaftung | Stufe 3 |
